Cómo determinar la planimetría que necesita para su proyecto?
Para entender la planimetría, primero es conveniente entender que los números F son la guía para conocer los valores de planiedad y nivelación del pavimento en una losa de hormigón. Los números F se componen de dos variables, que se denominan FF y FL.
Los números F se utilizan para medir y mejorar la planiedad y nivelación de los pavimentos de hormigón.
Un pavimento puede estar nivelado, pero no plano.
Planiedad del pavimento (FF)
Los números FF evalúan qué tan plano es el pavimento sobre losas de hormigón, controlando las irregularidades en la superficie de estos, incluyendo sus golpes y ondulaciones. Los números F van de cero hacia arriba, por lo que cuanto mayor sea el número F, más plano será el pavimento.

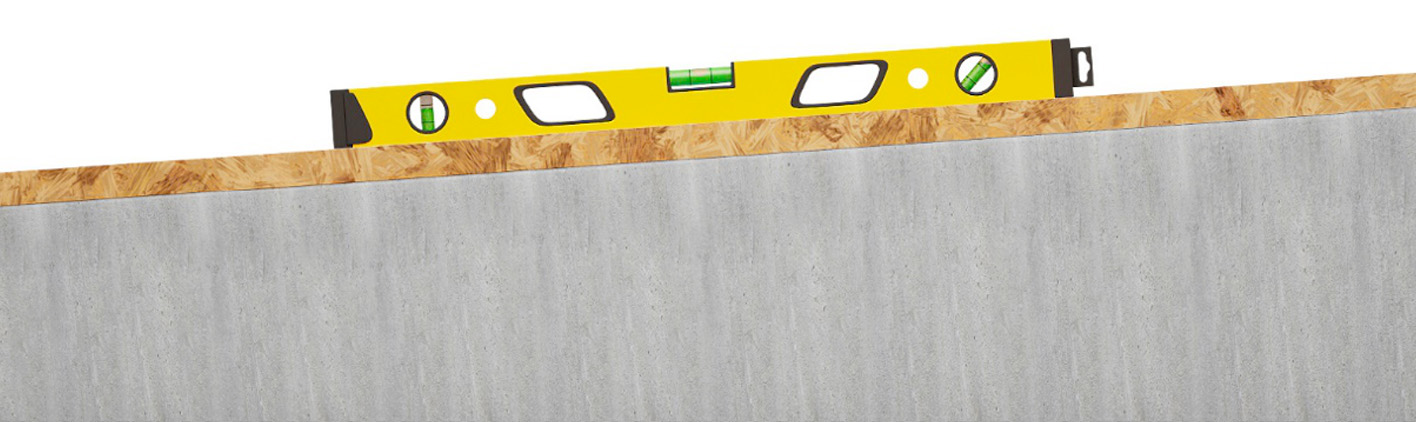

Un pavimento puede estar plano pero no nivelado.
Nivelación del pavimento (FL)
Los números FL evalúan las diferencias de elevación del pavimento. Cuanto mayor sea el número FL, más nivelado estará el pavimento.
Seguridad y eficiencia logística
Incluso en pasillos dónde se encuentren estanterías a gran altura se pueden producir estas desviaciones que afectan a la seguridad y eficiencia logística.
La siguiente tabla aporta la desviación en milímetros dependiendo de la diferencia transversal entre ruedas y la altura de trabajo.
¿Qué valores de números F se consideran aceptables?
Muchos Ingenieros, arquitectos y constructores se enfrentan cada día a la situación de tener que definir la planimetría y nivelación de las losas de hormigón en diferentes proyectos. Pero, ¿qué valores se consideran aceptables?
De acuerdo con el estándar ACI 302.1 publicado por el American Concrete Institute, los siguientes valores de FF y FL son aceptables. Todas las normativas tienen su equivalencia a estos valores, (consultar equivalencias en esta tabla).
Clasificación de planimetría en pavimentos de hormigón
Según la ACI, los pavimentos de hormigón de tráfico aleatorio se clasifican de la siguiente forma:
| CLASIFICACIÓN | PLANIEDAD FF | NIVELACIÓN FL |
|---|---|---|
| Convencional | 20 | 15 |
| Moderadamente PLANO | 25 | 20 |
| PLANO | 35 | 25 |
| Muy PLANO | 45 | 35 |
| Super PLANO | 60 | 40 |
Aquí una tabla orientativa del uso del pavimento y su requerimiento de planimetría.
| USO | PLANITUD DEL SUELO (FF) | NIVEL DEL SUELO (FL) |
|---|---|---|
| Espacios de almacén sin apilar dónde no se requiera planimetría, sino dónde una nivelación correcta es aceptable. | FF 20 | FL 15 |
| Almacenes con estanterías bajas, pavimento tienda comercial en nave industrial. | FF 25 | FL 20 |
| Almacenes con tráfico de toros, carretillas y trilaterales, con estanterías no superior a 6 metros de altura | FF 30-35 | FL 20-25 |
| Almacenes con tráfico intenso de trilaterales, estanterías hasta 8-10m | 45 FF | FL 35 |
| Almacenes robotizados, AGV (Vehículo de Guiado Automático)) | 50 FF | FL 50 |
¿Cómo comprobar la planimetría?
Estas mediciones se realizan con personal y aparatos de medición homologados. Estos nos reportan un informe final según la normativa de medición que estemos utilizando. Estos aparatos han ido evolucionando su precisión hasta décimas de milímetro.
El primero fue construido por la compañía americana FACE COMPANY, y lo llamaron DIPSTICK. Hoy en día, está considerado como el más exacto y eficiente en la medición de la planimetría de un pavimento.
Normativa de los números F, y su relación con la ACI Fmin, ASTM E1155, TR34 y DIN 18202
Los números FF y FL se calculan en base a la norma ACI Fmin, ASTM E1155, TR34, DIN 15185, DIN 18202. El ACI (American Concrete Institute) presenta los niveles aceptables en la Guía para la construcción de losas de hormigón, ACI 302.1.
Las diferentes normativas según países, se diferencian básicamente en la forma o procedimiento en la que se miden estos números F.
En FORMIFORT medimos planimetría en cualquier estándar internacional, no obstante, aconsejamos medir los números F según la ASTM E1155, que a diferencia de otras normativas, no tiene revisiones periódicas que vuelvan nuestro informe de resultados obsoletos con los años. Además de ser la más exigente en sus tolerancias. Es importante recordar que realizar una medición bajo la ASTM E1155 supone una gran ventaja si en un futuro queremos certificar el pavimento bajo otra normativa, por ejemplo la DIN18202, (muy demandada en paises como Alemania) ya que no es necesario volver a medir, los datos obtenidos nos servirán para reportar un informe futuro. Cosa que no sucede a la inversa, los datos obtenidos en un reporte DIN18202 no son suficientes para obtener un informe futuro ASTM E1155. Por lo que tendríamos que volver a recopilar datos.
En la imagen podemos ver la tabla de la DIN1802 linea 3 y linea 4 (esta última más exigente en sus tolerancias).
Otra ventaja de la ASTM E1155 o ACI Fmin, es que a lo largo de los años no ha sufrido modificaciones en sus tolerancias, por lo que un reporte de hace años, sigue vigente en la actualidad con los mismos valores. Al contrario ocurre con la Britanica TR34 ( esta tuvo su 4ª revisión /edición hace unos años), por lo que siempre que nos remitamos a una medición con la TR34, debemos obligatoriamente especificar bajo qué edición de reportan esos datos.
En el siguiente ejemplo vemos como la TR34 3ª edición, cambia sustancialmente de la 4ª edición. Por eso si quiere medir la TR34, siempre se deberá especificar bajo qué edición quiere hacerlo, para evitar confusiones.
La 3ª Edición (Tabla 2) tiene tres clases estándar, llamadas FM1, FM2 y FM3. Se incluye una cuarta clase, FM2 Especial.
La TR34 4ª edición (Tabla 3) agrega FM4 a la lista, elimina FM2 Special y cambia las tolerancias para las otras tres clases. Además cambia la nomenclatura propiedad II por la propiedad F y la propiedad IV por la propiedad E.
Un estudio de planimetría que reporte bajo la TR34 3ºedición una planimetría clase FM1, (que es la más exigente) tendría en la misma TR34 4ª edición apenas la más baja FM4. Con lo que quiere decir que en la 4ª edición han acercado sus standares a los que marcaba la ACI de números F, con la ASTM E1155, mucho más exigentes. Aun así, ni por exceso ni por defecto llegan al nivel de precisión de esta última.
TABLA 2
TR34, tercera edición, con equivalentes de números F
| TR34-3 edición | Propiedad II límite del 95% |
Equivalente Número F |
Propiedad IV límite del 95% |
Equivalente Número F |
|---|---|---|---|---|
| FM1 | 2,5 mm | FF=30,9 | 4,5 mm | Fl=46,6 |
| especial FM2 | 3,0 mm | FF=25,7 | 6,5 mm | Fl=32,3 |
| FM2 | 3,5 mm | FF=22,1 | 8,0 mm | Fl=26,2 |
| FM3 | 5,0 mm | FF=15,4 | 10,0 mm | Fl=21.0 |
TABLA 3
TR34 cuarta edición, con equivalentes de números F
| TR34-4 edición | Propiedad F límite del 95% |
Equivalente Número F |
Propiedad E límite del 95% |
Equivalente Número F |
|---|---|---|---|---|
| FM1 | 1,8 mm | FF=42,9 | 4,5 mm | Fl=46,6 |
| FM2 | 2,0 mm | FF=38,6 | 6,5 mm | Fl=32,3 |
| FM3 | 2,2 mm | FF=35,1 | 8,0 mm | Fl=26,2 |
| FM4 | 2,4 mm | FF=32,2 | 10,0 mm | Fl=21.0 |
